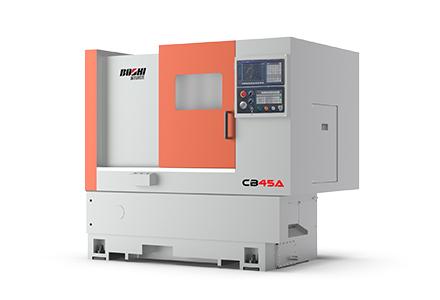

CB45A
產品介紹：
CB45A系列數控車床采用線性導軌，排式刀架結構，配有筒夾夾頭，能夠完成車削圓柱、圓錐、階梯軸、端面、鉆孔、切槽、圓弧面、公英制直、錐螺紋等加工。
產品特點：

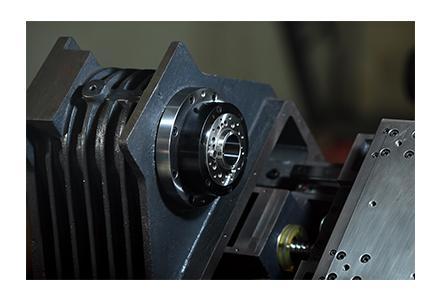

1）采用臺灣精密主軸，NSK主軸專用軸承,兩點支撐,油脂潤滑。
2）縱橫向采用滾動直線導軌,摩檫阻力小,運行平穩。

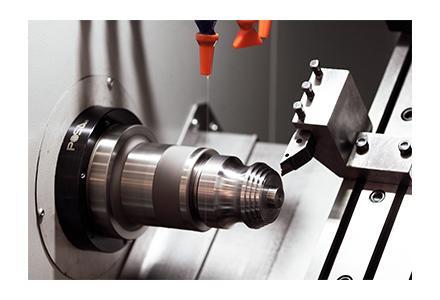

3）采用排式刀架，結構簡單、經濟性高、剛性好。
4）外觀宜人，采用全封閉防護，既防止冷卻液飛濺、又保證操作安全。
適用行業：
適用于儀器、儀表、輕工、電子、醫療器械等行業有色金屬、小型零件及形狀復雜的軸、盤類加工，也可做大專院校的教學用機。
技術規格：
|
項 目 |
單位 |
CB45A |
|
|
加工 范圍 |
床身上最大回轉直徑 |
mm |
φ320 |
|
最大車削長度 |
mm |
150 |
|
|
主軸 |
主軸孔徑 |
mm |
φ56 |
|
主軸頭型式 |
|
A2-5 |
|
|
可通棒料直徑 |
mm |
φ45 |
|
|
主軸轉速 |
r/min |
4000 |
|
|
床鞍 驅動 |
X向電機功率 |
kW |
1.5 |
|
X向快進速度 |
m/min |
20 |
|
|
X向絲杠直徑及螺距 |
mm |
φ32X10 |
|
|
Z向電機功率 |
kW |
1.5 |
|
|
Z向快進速度 |
m/min |
20 |
|
|
Z向絲杠直徑及螺距 |
mm |
φ32X10 |
|
|
車刀刀方/鏜刀 |
mm |
20X20/φ25 |
|
|
X向行程 |
mm |
350 |
|
|
Z向行程 |
mm |
220 |
|
|
其它 |
電源 |
kVA |
10 |
|
機床重量 |
kG |
2500 |
|
|
機床外形尺寸 |
mm |
2020×1485×1760 |
|
